A Stanley Engineered Fastening utiliza a “expertise” e o aspecto visual para eliminar retrabalho em gabinetes eletrônicos.

Aplicação:
Gabinetes eletrônicos

Desafio
Um fornecedor global de componentes eletrônicos necessitava uma melhoria no processo de montagem de gabinetes eletrônicos. A estrutura do gabinete era pintada, antes da montagem dos componentes, pelo processo a pó. Durante a montagem, o acabamento do rebite frequentemente se danificava, necessitando de um “retoque” na superfície do rebite após a aplicação. Este retrabalho custava aproximadamente $0.05/rebite e causava queda na produtividade a um nível inaceitável.

Pré-requisitos do cliente

• Um rebite cego de repuxo com retenção da cabeça do mandril • Aba do rebite deve atender quanto a “cor”, textura e brilho. • O acabamento superficial deve ser resistente, para eliminar o retrabalho (retoque). • Sem marcas aparentes após a aplicação • Sal-spray: resistir no mínimo 10 horas contra corrosão branca • Aba escareada, com superfície plana

Solução
Os engenheiros de aplicação da Stanley recomendaram o rebite POP® Self-plugging, com pré-acabamento e aplicado com a rebitadeira Point & Set (com alimentação automática).
Este sistema de montagem eliminou o retrabalho (retoque), e aumentou a eficiência no processo de montagem.

Características e Benefícios

• Automação eficiente • Corpo zincado com superfície da aba pintado a pó • Resistência elevada à tração e cisalhamento • Sem ruído após a aplicação • Resistência à vibração • Garantia de retenção da cabeça do mandril • Mandril zincado • Mandril estriado (aumenta a vida útil das castanhas) • Cabeça do mandril tipo “easy-entry” (facilita a introdução do rebite nofuro)

Análise de Custo Benefício

Dados do Projeto

Fixadores por gabinete.................................................................................108 Volume anual de gabinetes ..................................................................250.000 Total de fixadores por ano................................................................27.000.000 Fixador............................................produto atual...................POP Self-Plugger Equipamento...................................sistema atual..............................Point &Set

Todos os itens por peça

Tempo de instalação (seg.)....................2,3.................................................2,01 Custo de manutenção (US$)............0.0046..........................................0.00048 Custo de retrabalho por unidade......0.002.....................................................0 Custo de instalação.........................0.0376.............................................0.0314

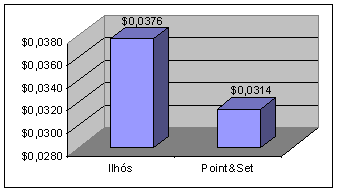

Custo de Instação por Rebite

Legenda
Eyelet = Ihós
Point &Set = Point &Set

Sistema de aplicação

Análise de Custo Gerado
Redução de custo por gabinete.............................................................0.6751
Redução de custo anual.............................................................U$ 168,774.38
